氢能被视为未来零碳能源体系的重要组成部分，但其储运环节面临一个长期被低估的威胁——氢脆。这种由氢原子潜入金属晶格引发的“内伤”，不像泄漏后的大火那样具有强烈的视觉冲击力，却以最隐蔽的方式酝酿着最致命的灾难。当管道爆裂或储罐炸开的那一刻，隐患其实已在材料内部酝酿了数月甚至数年。本文从氢脆的微观机理出发，回顾全球关键事故，梳理国内标准建设与防控技术进展，尝试回答一个紧迫的问题：氢能储运的“最后一公里”安全，到底该如何守住。
一、潜入金属内部的“幽灵”：从微观机制到争议前沿
1.1 身形最小的原子，制造最棘手的麻烦
氢原子凭借其直径仅为0.053纳米的物理优势——在所有元素中体量最轻、尺寸最小——能够在室温条件下像幽灵一样钻入金属原子晶格的间隙之中自由穿梭。这种近乎无孔不入的穿透能力，使氢成为唯一一种能以显著速率渗透几乎所有常见工程结构材料的元素。

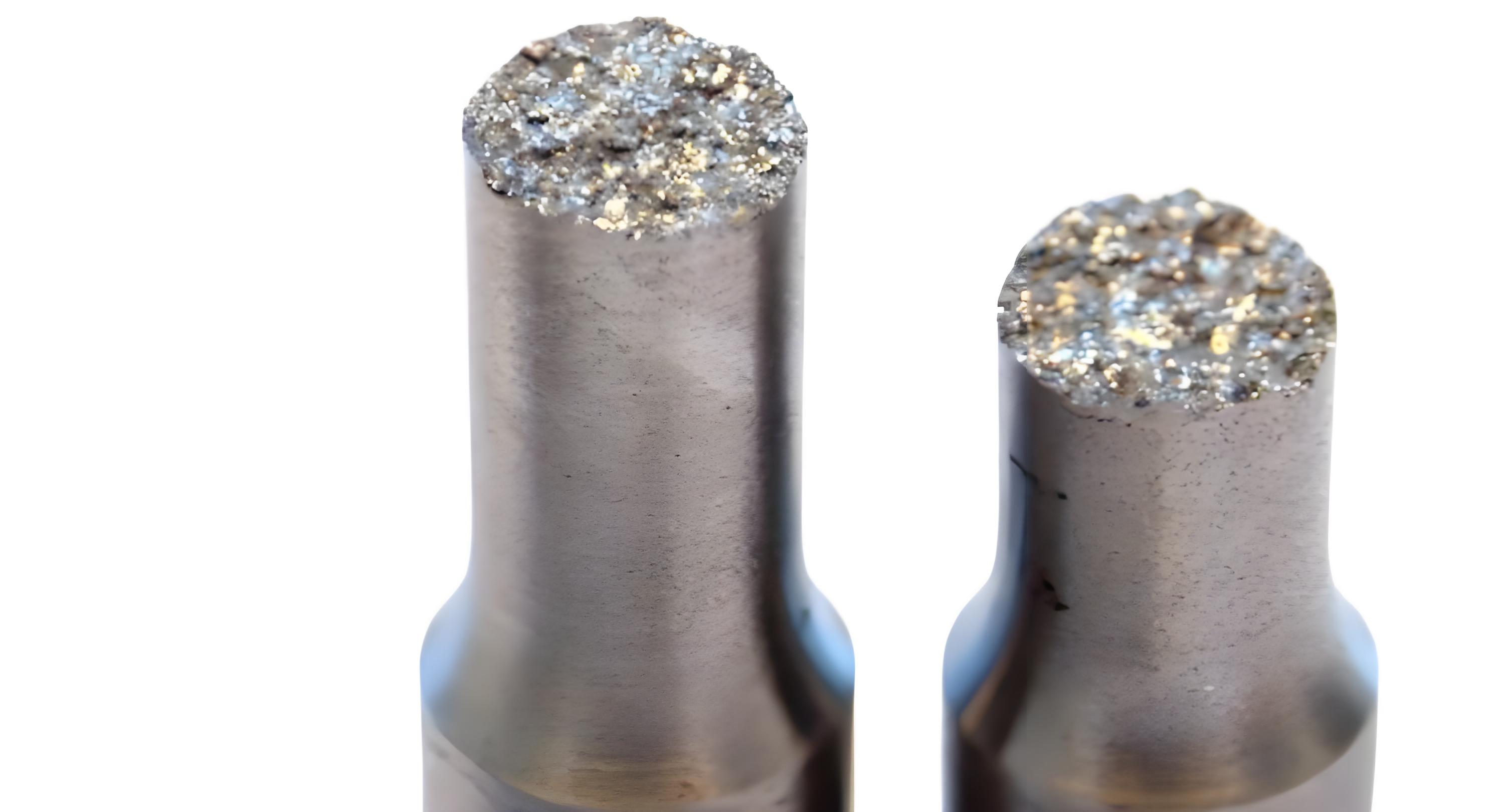

氢脆的演化链条在微观尺度上可以分解为清晰的环节：氢分子先吸附于金属表层，在催化作用下解离为氢原子，随后潜入材料内部。其中一部分氢原子在晶格中游走扩散，另一部分则被位错、晶界、析出物等微观缺陷所俘获——这些捕获点在学术上被称为“氢陷阱”。当氢原子在某些区域过度聚集，它们便开始从内部瓦解金属原子间的结合力，最终导致裂纹悄然萌生与不可逆扩展。整段过程中看不到烟雾、听不到异响、测不到温度异常，一切伤害都发生在无声无息中。
1.2 百年理论之争：三种主流机制及其边界
关于氢脆到底如何发生的学术辩论，迄今已延续一百五十余年，至今仍未形成完全统一的解释框架。目前被学界广为讨论的机制主要包括三个理论流派：
- 晶格脆化理论（HEDE） 的核心逻辑是：氢原子潜入金属晶格后，直接削弱了原子间的金属键强度，使材料在受力状态下更容易被“拉断”。
- 氢局部变形助长理论（HELP） 提出了一个几乎相反的视角：氢并非使金属变得更“脆”，反而起到了“微观润滑剂”的作用，促进了位错等缺陷的运动和局部塑性变形。但这种过度的塑变被压缩在极度狭窄的区域中反而加速了损伤的累积。
- 氢增强应变诱导空位理论（HESIV） 则将注意力转向了微观空洞的形成机制：氢的存在促进了原子尺度空洞的生成与聚合，当空洞大到彼此连通，便形成宏观裂纹。

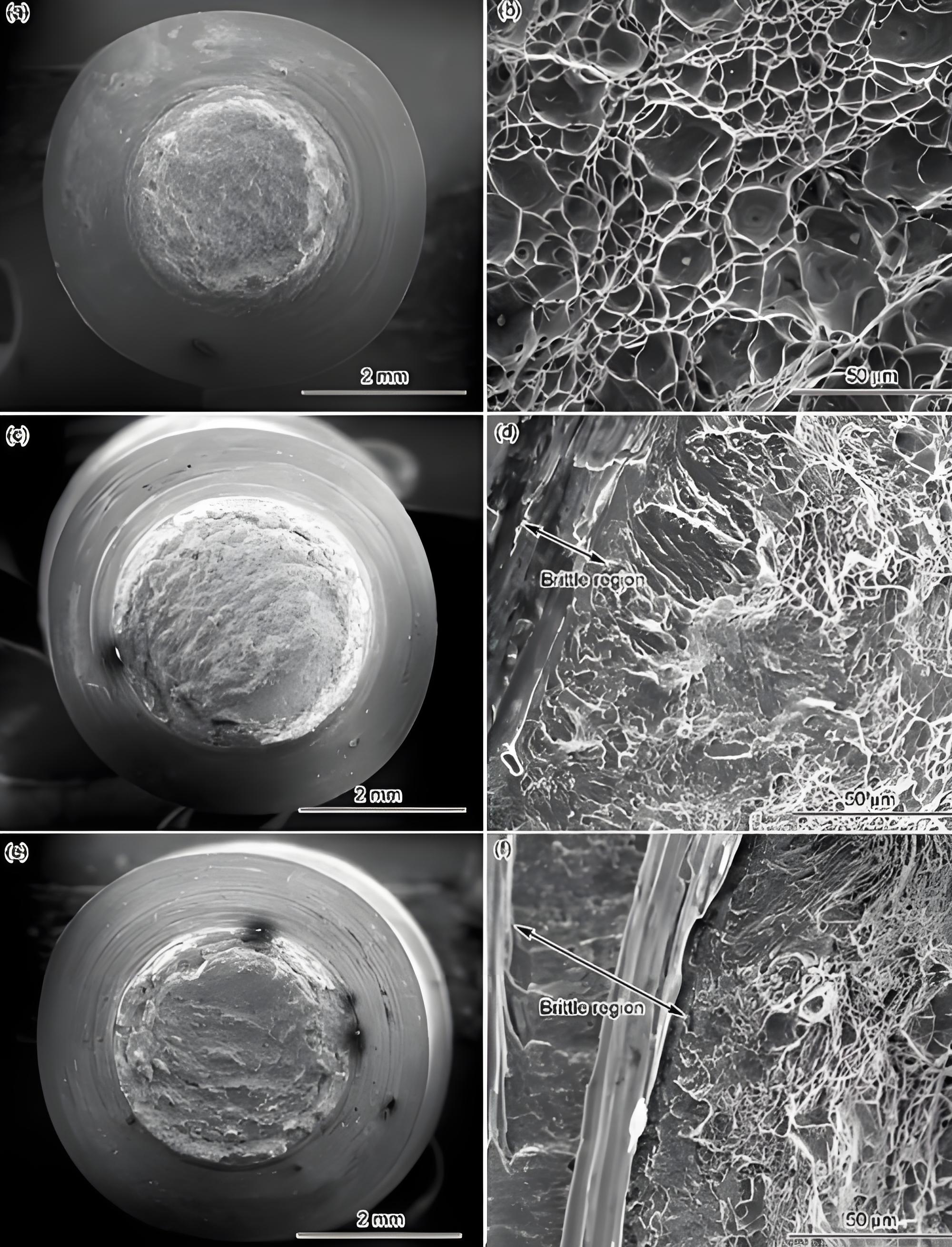

上述机制并非相互排斥。2025年一项针对4130钢（储氢容器常用材质）的定量研究显示，随着外加载荷从无应力状态逐步攀升至0.6倍屈服强度，材料的氢脆敏感指数从46.57%跃升至80.82%，断裂模式从延性断裂向脆性断裂发生显著转变。这一转变背后是两种机制在不同阶段的交替主导——低应力区域HELP扮演主角，高应力区域HEDE逐渐取而代之。
1.3 2026年新突破：对“氢促滑移共面性”的再审视
即使是已被广泛引用的经典理论，仍在持续接受新实验证据的检验。2026年3月，中山大学孙擎擎等人在《Scripta Materialia》上发表论文，对金属氢脆领域中被广泛接受的“氢促滑移共面性”假说提出了系统性质疑。该研究通过晶体取向关联分析发现，充氢对于纯Ni样品表面滑移带的宽度几乎没有任何可观测的影响；相反，氢的存在反而促进了位错胞的演化速率，产生了尺寸显著更小的位错胞。由于位错胞的形成依赖于交滑移过程，这意味着氢实际起到了促进——而非抑制——交滑移的效果。研究最终给出了一个值得警惕的结论：滑移面由平面转为粗糙，与脆性断裂之间“没有必然的联系”。
中山大学的发现对氢能基础设施材料设计与工程安全评价具有警示意义：如果学界至今对氢脆的微观机理仍存在分歧，那么基于任何单一机制假设的工程评判都可能是脆弱的。这也意味着，在可预见的未来，氢脆问题不会有一个单一的“解决方案”——工程安全必须建立在多重防护手段并联运行的基础之上。
二、现实世界的“定时炸弹”：从实验室数据到真实灾难
2.1 储氢容器：数据背后的预警信号
氢脆绝非停留在实验室中的抽象概念——它已在现实世界的多个场景中亮起过致命的警示灯。
2019年，国内一项针对加氢站储氢容器材料4130X的专项测试得出了令人警觉的结果：在92兆帕高压氢气环境中，材料的疲劳裂纹扩展速率相比在空气中运行时飙升了30到50倍；在反复充放氢的循环载荷下，容器的疲劳寿命仅相当于在油介质中服役时的十分之一。按这一趋势推算，原本设计寿命可达数十年的储氢设备，其实际使用寿命将被急剧压缩。这两种材料的性能指标差异揭示了一个关键事实：普通钢材与专用抗氢脆钢材之间的“安全鸿沟”，远比想象中要宽。
同年5月，韩国江原道江陵市一家太阳能制氢企业的储氢罐在氢气生产测试过程中发生爆炸，造成2人当场死亡、6人不同程度受伤。紧接着，6月1日美国加利福尼亚州圣克拉拉的一座氢气充装转运站，一辆CT-500管束拖车在充装加注时发生氢气泄漏并随即引发爆炸，产生的高压喷射火焰导致输氢管道损坏。这些接连发生的事件并非孤立——它们是氢脆这一隐蔽风险从理论预测走向现实灾难的清晰信号。
2.2 管道硬点：一次氢致开裂的教科书式灾难
管道环节的氢脆风险同样令人触目惊心。2019年8月1日，Enbridge公司一条管径762毫米、壁厚9.5毫米的X52钢天然气管道在美国肯塔基州丹维尔附近发生破裂爆炸。事故导致1人丧生、6人受伤、75名周边居民被迫紧急疏散，泄漏的天然气高达约297万立方米。大火烧毁了5栋房屋，另有14栋受损，一条铁路被高温火焰摧毁，现场炸出一个长16.76米、宽10.67米、深3.66米的爆炸坑。
美国国家运输安全委员会（NTSB）的深入调查绘制出氢致开裂在多因素交互作用下演变为灾难的完整链条：管道在1957年制造过程中形成的“硬点”（一种局部硬化缺陷）埋下了最初的隐患；随着半个多世纪的服役，管道外防腐层在自然环境中逐渐老化失效；2014年管道流向反转后，阴极保护系统参数未能及时调整，部分区段进入过保护状态，导致析氢反应加剧，大量氢原子在硬点缺陷处渗入钢材内部。缺陷、腐蚀、过电位、氢渗入——这条链路上的每一个环节单独看都在可控范围内，但一旦它们恰好在同一个时间点上实现了耦合，一颗“定时炸弹”就被正式启动了。
NTSB在调查报告中还指出一个更值得警惕的现象：按照当时通行的潜在影响半径计算公式评估，事故的理论危害区域半径约为193米。然而现场唯一的死亡者位于管道破裂点以南195米处，受损最远的房屋距离破裂点达335米——这意味着实际的伤亡影响区域显著超出了计算公式的预估。NTSB分析认为，现有计算公式假设的泄漏速率偏低、气体温度偏离了现场实际、热辐射阈值选取过于保守，共同导致了风险范围的低估。
2.3 绿氢时代的“纯净悖论”
进入绿氢时代，一个更加隐蔽的反直觉问题开始引起研究者的警惕。在灰氢（化石能源制氢）的生产过程中，氢气中常会混入微量的CO等杂质气体。这些杂质有一个意想不到的“副作用”——它们会抢先吸附在金属表面与氢气竞争活性位点，反而抑制了氢分子的吸附和氢原子的渗入，客观上降低了临氢设施的氢脆风险。相比之下，绿氢通过水电解制备，纯度可达99.99%以上。这份“纯粹”反而带来了新的难题：不含杂质保护的氢分子，将以更高的氢分压直接作用在金属表面，导致氢致损伤失效的概率反而比使用灰氢时更高。高纯度、低温度、多循环——三个因素叠加在一起，使氢脆在绿氢时代变得更加隐蔽而凶猛。
三、标准突围：从“被动适应”到“主动定义”
面对氢脆这一跨越化学、力学与材料科学的复合性难题，标准的建立是弥合认知与实践之间巨大差距的关键路径。
2025年10月31日，国家市场监督管理总局和国家标准化管理委员会正式批准发布了《氢气储输管道用钢管》（GB/T 46599—2025），这是中国氢能储输管线领域的首个国家级专项标准。该标准由渤海装备公司联合40余家产业链骨干单位联合攻关，围绕材料选型、制造工艺、关键性能检验和验收判定四大模块，构建了覆盖加工制造全生命周期的技术管理体系，其中抗氢脆性能指标的界定是最核心的技术突破点。这套标准体系的意义在于：它将材料在氢环境中的耐久性表现——过去仅存在于学术论文中的指标——第一次纳入了可追溯、可检验、可验证的工程规范框架。
紧随其后，由广东腐蚀科学与技术创新研究院等单位编制的《纯氢/掺氢埋地钢质管道在氢与外腐蚀耦合下的慢应变速率试验方法》（YB/T 6492-2026）于2026年4月发布，定于11月正式实施。该标准规定了管道材料在氢气与外部土壤腐蚀环境双重耦合作用下进行慢应变速率拉伸试验的方法。其主要创新在于专门模拟了“氢攻击+腐蚀介质”的真实服役条件，将氢脆从单一载荷下的实验室测试，升级为更贴近现场工况的复合环境评价。这两部标准的相继出台，意味着中国在氢脆这一关键安全问题上，开始从跟随国际经验转向主动构建自主技术规范体系。
四、防控之道：从“被动响应”到“主动预防”
4.1 阻氢涂层：一张给金属穿上的“防弹衣”
如果说标准和检测是发现风险的“侦察兵”，那么阻氢涂层就是直接抵御风险的“盾牌”。2026年5月，上海一家能源科技公司在氢能产业大会上正式宣布，第二代高压阻氢涂层实现了全球量产。这款产品采用“砖墙结构”原理——以交联树脂充当“泥浆”、纳米填料充当“砖块”，通过两者的致密交错构建起一道物理屏障。最关键的优势在于，它的应用无需更换现有天然气管网或储氢容器的基体材料，只需在内壁进行涂覆改造，就能使原有设备具备掺氢或纯氢的输送能力，综合降本幅度超过20%。
经中国特种设备检测研究院检测，该涂层在70兆帕高压氢环境下、15℃时的氢渗透率低至3.0×10⁻¹⁶ mol·m/(m²·s·Pa)，55℃时为1.06×10⁻¹⁵ mol·m/(m²·s·Pa)；涂层附着力达到15.4兆帕，同时具备良好的耐磨性能和长期服役稳定性。目前，该产品是全球唯一进入量产阶段的阻氢涂层，标志着中国在氢脆源头防控领域首次拥有了可大规模部署的工程化解决方案。在阻氢涂层研究的前沿，学术界正在探索三大协同机制：表面屏障依靠致密微观结构阻断氢的吸附与解离，氢捕获利用纳米析出物等缺陷固定进入的氢原子，扩散路径阻断则通过多层结构和晶界工程技术延长氢的迁移路径，三者的协同效应有望将涂层的防护能力再提升一个台阶。
4.2 传感器监测：为氢脆装上“神经末梢”
阻氢涂层解决的是“阻断氢进入”的问题，但对于已经运行多年的存量设备而言，如何判断它们是否已被氢“侵蚀”？在线监测技术为此提供了一条独立的预警路径。
基于钯膜涂层与光纤布拉格光栅的分布式传感技术，已在输氢管道监测领域崭露头角。其工作原理建立在两种材料的协同响应之上：光纤布拉格光栅在纤芯中刻写周期性结构，仅反射特定波长的光，当受到应力作用时反射波长会随之漂移；而钯对氢气具有极高的选择性吸附能力，氢分子接触钯膜后被催化分解为氢原子渗入晶格导致涂层体积膨胀，这一膨胀对光栅产生轴向拉伸并引发波长偏移。解调波长漂移量，即可反推该处的氢气浓度与结构应力状态。相较于传统电化学传感器存在探测盲区、响应时间较长的局限，钯膜—光纤方案可实现整条线路的无盲区感知和亚秒级响应。
此外，在高压氢环境下常规压力传感器面临氢脆腐蚀风险。雅斯科推出的S3系列CVD薄膜压力传感器采用A286抗氢脆合金作为接液部件（适用于35兆帕以上量程），在保障测量精度的同时提升了系统的长期可靠性。
4.3 “三轨并行”：合金化、涂层与结构优化的协同思路
在更基础的材料科学层面，解决氢脆需要一套“三轨并行”的组合方案。
- 材料合金化是从源头上改善材料的抗氢脆能力。通过在钢材中添加铬、钼、钒、钛等合金元素，可以形成大量纳米尺度的碳化物析出相，这些析出相充当“氢陷阱”，将易动的氢原子固定在不易引起脆化的位置上，从而从根源上降低扩散性氢的占比。
- 表面改性涂层发挥主动式物理屏障的功能——像给金属穿上防弹衣，不让氢有进入的机会。当前阻氢涂层的研究集中于三大机制：表面阻隔（通过致密微观结构切断氢的吸附路径）、氢捕获（利用纳米析出物等缺陷将侵入的氢固定在安全位置）以及扩散路径阻断（通过多层结构和晶界工程技术延长氢的迁移距离），三者协同以提供最大限度的防护。
- 结构优化设计走的则是一条经济而有效的“减法思维”——在临氢环境中，尽量避免使用超高强度等级钢材。因为材料强度越高，对氢脆就越敏感。在储氢容器的关键受力部位，适当降低材料等级、增加壁厚，反而可能换来更长的服役寿命和更高的安全余量。对于不同服役工况（如掺氢输气管道、纯氢储罐、加氢站高压瓶组），需根据氢分压水平、充放频率和环境腐蚀条件，在三轨之间寻找安全与成本之间的最优平衡点。
氢原子以其极小尺寸潜入金属晶格，却有能力让一座庞大的储氢设施在几秒钟内化为废墟。它的危险不在于冲击波或火球，而在于“隐形的累积”——一条致命裂纹可能在设备投运数月甚至数年前就已经在材料内部缓慢生长，而整个过程中没有任何肉眼可见的警示信号。在氢能产业从示范走向规模化的历史进程中，氢脆已不可回避地成为一项核心安全议题。
面对这一挑战，人类并非束手无策。从升温脱附分析对“扩散性氢”的精准识别，到合金化对氢陷阱的主动构建设计；从GB/T 46599—2025国家标准对输氢钢管抗氢脆性能的系统规范，到第二代阻氢涂层的量产部署；从钯膜—光纤分布式监测方案的无盲区预警，到材料选型中“降强度、增壁厚”的结构优化思路——每一个环节的突破，都在试图将氢脆这一“不可见风险”一步步拉入可测量、可监控、可预防的轨道。
氢能产业的安全根基，既不能依赖于某一项技术的单点突破，也不能寄望于一套写在纸面上的标准。它最终取决于全行业对“隐形杀手”建立起的系统性防范能力。从理解机理到制定标准、从涂层阻隔到在线监测、从合金优化到结构设计——氢脆问题正在倒逼氢能安全治理体系从“事后响应”转向“事前预警”。当整个产业链将关注点从“爆炸后的当量统计”前移到“微裂纹的早期识别”，从“泄漏后的应急处置”前移到“氢渗透路径的主动阻断”时，氢脆这只无形之手才可能真正被驯服。而这，或许正是氢能从一种清洁燃料成长为一种可靠能源的时代起点。
