一、提前三个月亮灯
7月2日，柏林时间。英飞凌位于德累斯顿的智能功率晶圆厂正式通电投产——比原计划早了三个月。

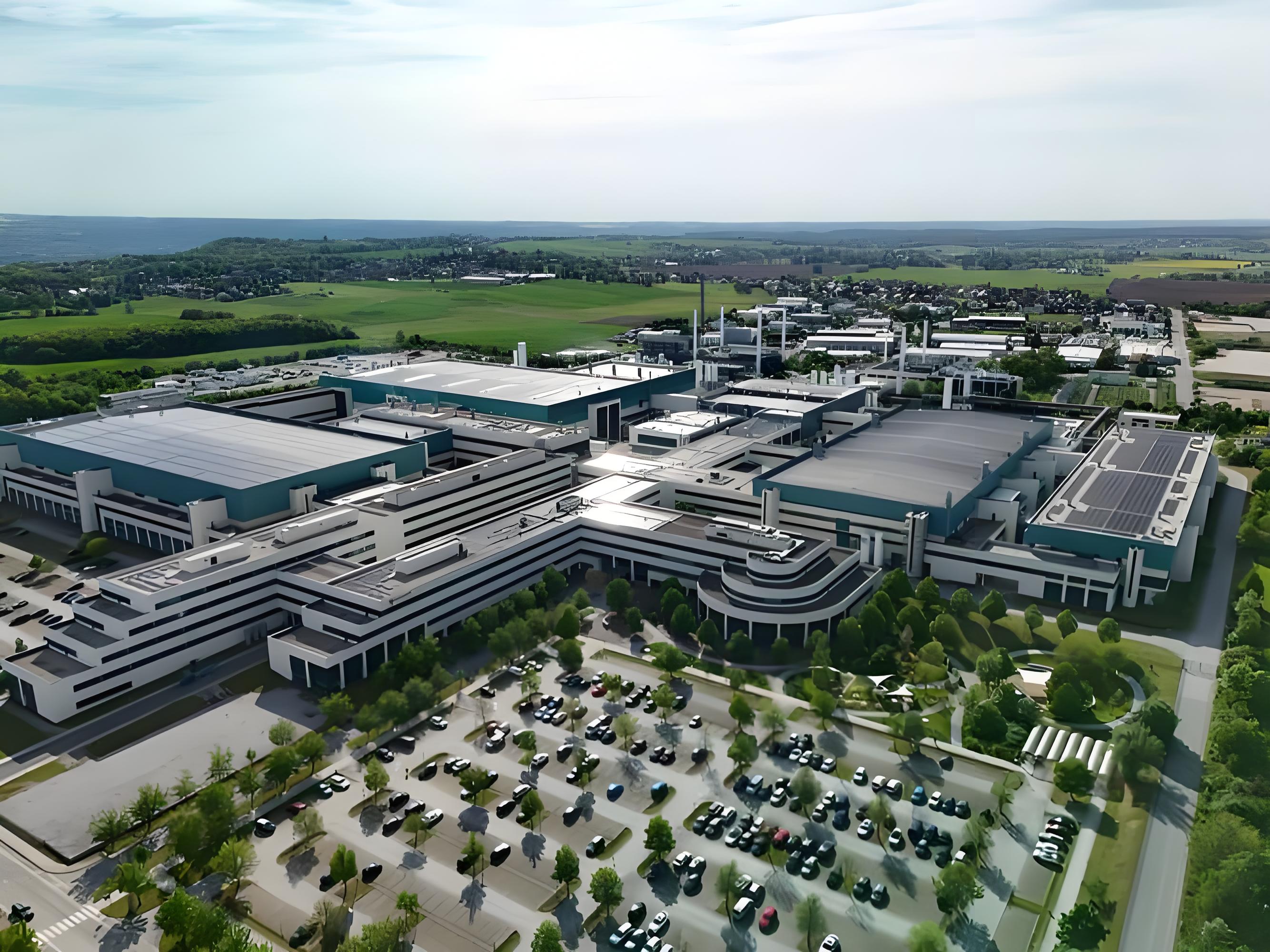

50亿欧元，是英飞凌史上最大的一笔投资。其中约10亿欧元来自欧盟、德国联邦和萨克森州的公共资助。工厂采用300毫米晶圆技术，产品覆盖AI供电、可再生能源、电网和自动驾驶。满产后，德累斯顿基地产能翻倍，新增1000个岗位。
二、AI太“吃电”了
这座工厂的诞生，背后是一个简单而紧迫的逻辑：AI太“吃电”了。
一个AI数据中心的耗电量，抵得上一座中等城市。而每一度电从变压器送到GPU芯片的路上，都离不开功率半导体的调控。英飞凌做的，正是这个生意。
需求有多猛？今年5月，英飞凌通知客户7月1日起再次调价——这是2026年内的第二轮涨价。理由是“需求增长幅度远超数月前预期”。公司预计第三财季营收约41亿欧元，高于分析师预期的40.4亿欧元。AI数据中心电源方案带来的收入，2026财年预计15亿欧元，2027财年将跳涨至25亿欧元。
正是在这个节骨眼上，德累斯顿的工厂投产了。
三、一座“先跑一遍”的工厂
这座工厂还有一个特点：它是“数字化”的。
建筑布局和设备安装，全部先在数字孪生系统里跑了一遍；系统和工艺验证，由AI算法代劳。工厂的产能爬坡速度，可以达到传统模式的两倍。
更妙的是，德累斯顿新厂与英飞凌在奥地利菲拉赫的工厂通过“虚拟一体化工厂”模式联动——两座工厂像一个整体那样运转，新工艺和新产品的认证速度大幅提升。

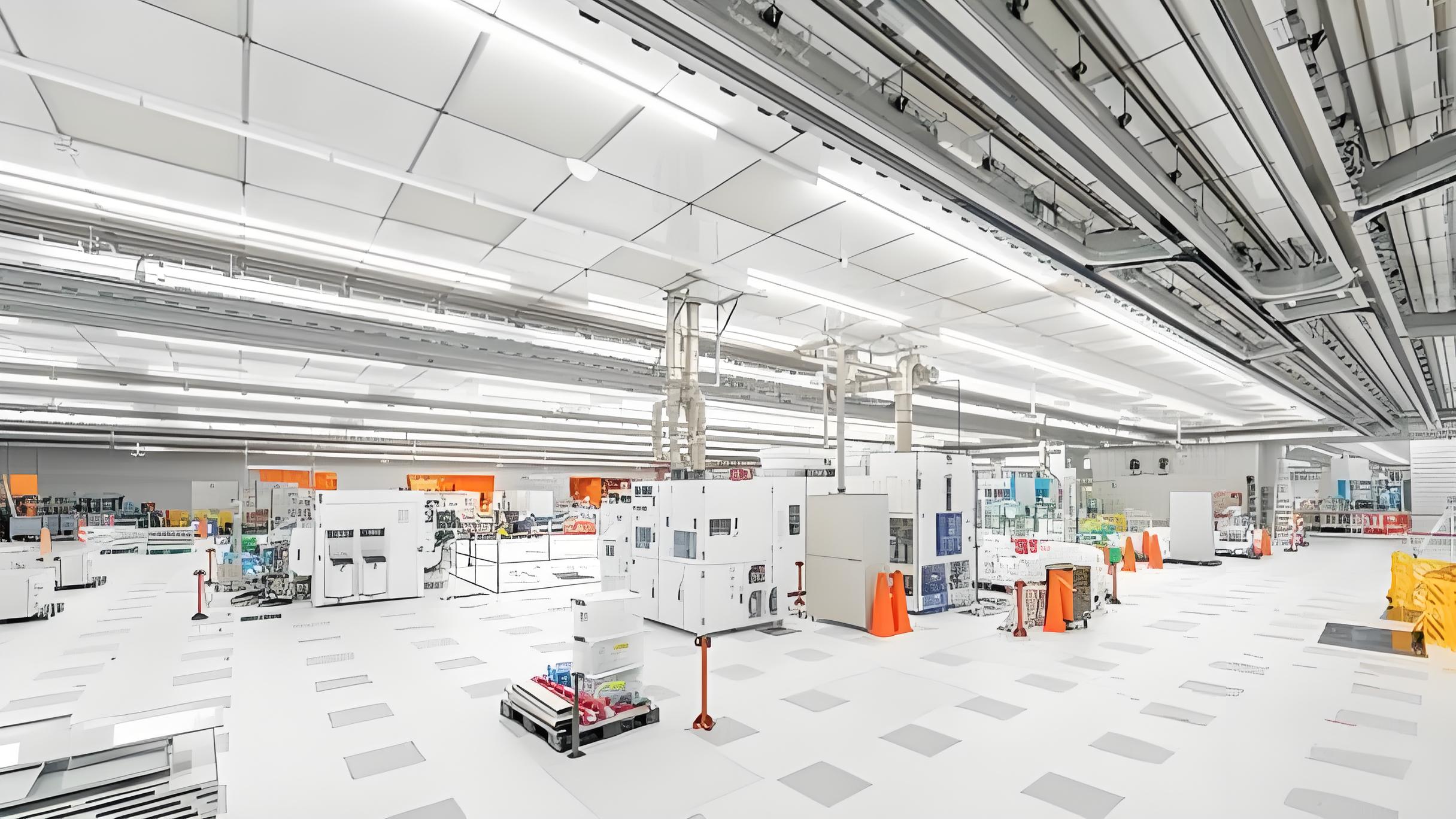

洁净室里，天花板上的轨道系统正以每小时数十公里的速度运送晶圆盒，机械臂在设备间完成一次次精确到微米的抓取动作。这里没有传统工厂的嘈杂，只有空调系统低沉的嗡鸣——以及偶尔响起的、提示一批晶圆加工完成的提示音。
四、不只英飞凌一家
德累斯顿的半导体产业有多强？一个在当地流传的说法是：欧洲每出产三枚芯片，就有一枚的“出生地”写着萨克森。
新工厂带来的1000个岗位只是开始。格罗方德计划投资11亿欧元扩建德累斯顿工厂，目标2028年底年产能超100万片。博世计划在半导体业务上投入30亿欧元。业纳2025年已在德累斯顿启用了新工厂，专攻微光学元件与传感器。
五、欧洲不想缺席
工厂的投产，也是欧洲“芯片自主”大棋局中的一步。
2023年生效的《欧洲芯片法》，目标是2030年将欧盟芯片产量占全球份额从目前的不足10%提升到20%。德国拥有欧洲约30%的晶圆产能，德累斯顿则是欧洲最大的微电子产业集群。
哈内贝克在仪式上用了“恰逢其时”这个词。在他看来，AI数据中心对电力的渴求、软件定义汽车的普及、以及全球能源转型的加速，都让这座工厂的产能变得格外宝贵。
麦肯锡预测，全球半导体市场2030年将突破万亿美元。德累斯顿的这座工厂，只是这场竞赛中的一个节点。但它的提前投产释放了一个信号：在AI驱动的算力竞赛中，欧洲不想缺席。
